Boîtier TVA latéral plastique PEHD 90mm H400 Zehnder

Le boîtier TVA latéral en plastique 90 mm H400 est un boîtier de raccordement plénum plastique PEHD pour bouches d'extraction ou de soufflage, pour les installations de VMC double flux.

Descriptif du boîtier latéral TVA en plastique 90 mm H400

Boîtier de raccordement plénum en plastique PEHD pour bouches d'extraction ou de soufflage de diamètre 125 mm. La connexion avec le tube PEHD 90 mm se fait à l'aide du joint et de la clavette. Il a l'avantage d'être fixé à la structure et coupé au ras du parement (plaque de plâtre, parquet…) ou rallongé à l'aide d'un accessoire. Cela permet de retirer la bouche ou la grille sans endommager la plaque de plâtre. Le diamètre 125 mm permet d'adapter tout type de grille ou bouche et évite toute nuisance sonore en réduisant la vitesse de l'air. Il est fourni avec les couvercles de protection, 2 supports de montage et une fixation.

Avantages du boîtier latéral TVA en plastique 90 mm H400

• Application universelle
• Facilité d'installation
• Facile à nettoyer

Conditions et conseils d'utilisation du boîtier latéral TVA en plastique 90 mm H400

Il peut être utilisé en montage mural ou au plafond. Il est nécessaire de bien optimiser la position de la bouche de ventilation et du boîtier TVA-P pour améliorer le passage d'air dans le cas de l'extraction, de l'insufflation et lors de l'installation en chape.

Caractéristiques techniques du boîtier latéral TVA P

• Hauteur du boîtier : 400 mm
• Débit d'air nominal max. : 45 m³/h
• Étanchéité à l'air : classe D
• Feu : classe E selon la norme DIN EN 13501-1
• Matériau du boîtier : polyéthylène
• Température de fonctionnement : -25 à +60 °C

FAQ - Boîtier TVA latéral PEHD 90mm H400 Zehnder

À quoi sert un boîtier TVA (plénum) ?
C'est une pièce de raccordement qui relie le conduit du réseau (tube PEHD 90 mm) à la bouche d'extraction ou de soufflage (Ø125 mm). Le boîtier plénum permet de raccorder proprement la bouche en plafond ou en mur, tout en réduisant la vitesse de l'air pour limiter le bruit.

Pourquoi le diamètre 125 mm côté bouche est-il un avantage ?
Le Ø125 mm permet d'adapter tout type de grille ou bouche du marché, et surtout de réduire la vitesse de l'air à la sortie. Une vitesse d'air plus faible signifie moins de sifflements et de nuisances sonores au niveau de la bouche.

Comment se monte ce boîtier ?
Il se fixe à la structure puis se coupe au ras du parement (plaque de plâtre, parquet) ou se rallonge avec un accessoire. Cela permet de retirer la bouche ou la grille pour l'entretien sans endommager le parement. Fourni avec couvercles de protection, 2 supports de montage et une fixation.

Quelle est sa performance d'étanchéité ?
Le boîtier offre une étanchéité à l'air de classe D (la plus performante des classes courantes), ce qui garantit l'absence de fuites au raccordement et préserve le débit utile à la bouche. Classement au feu E (DIN EN 13501-1).

Avec quel conduit est-il compatible ?

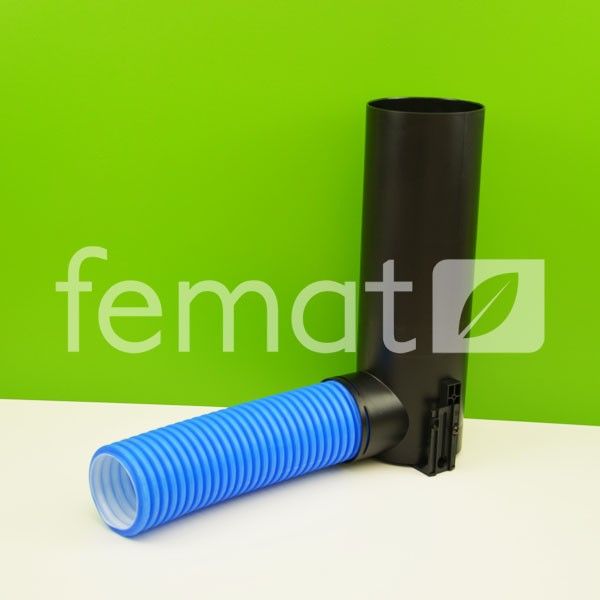

Avec le tube semi-rigide PEHD Ø90 mm, via le joint et la clavette fournis. Il s'intègre donc naturellement dans un réseau réalisé avec ce type de conduit, en montage mural ou plafond.

Le réseau de ventilation est-il éligible MaPrimeRénov' et CEE ?
Les accessoires de réseau seuls n'ouvrent pas droit aux aides, mais ils font partie d'une installation de VMC qui peut être éligible aux CEE (et à MaPrimeRénov' pour la double flux) lorsqu'elle est posée par un artisan certifié RGE. Femat accompagne ses clients dans le montage du dossier CEE.
