Plaque de raccordement 6 piquages DN75 Zehnder | Série 320

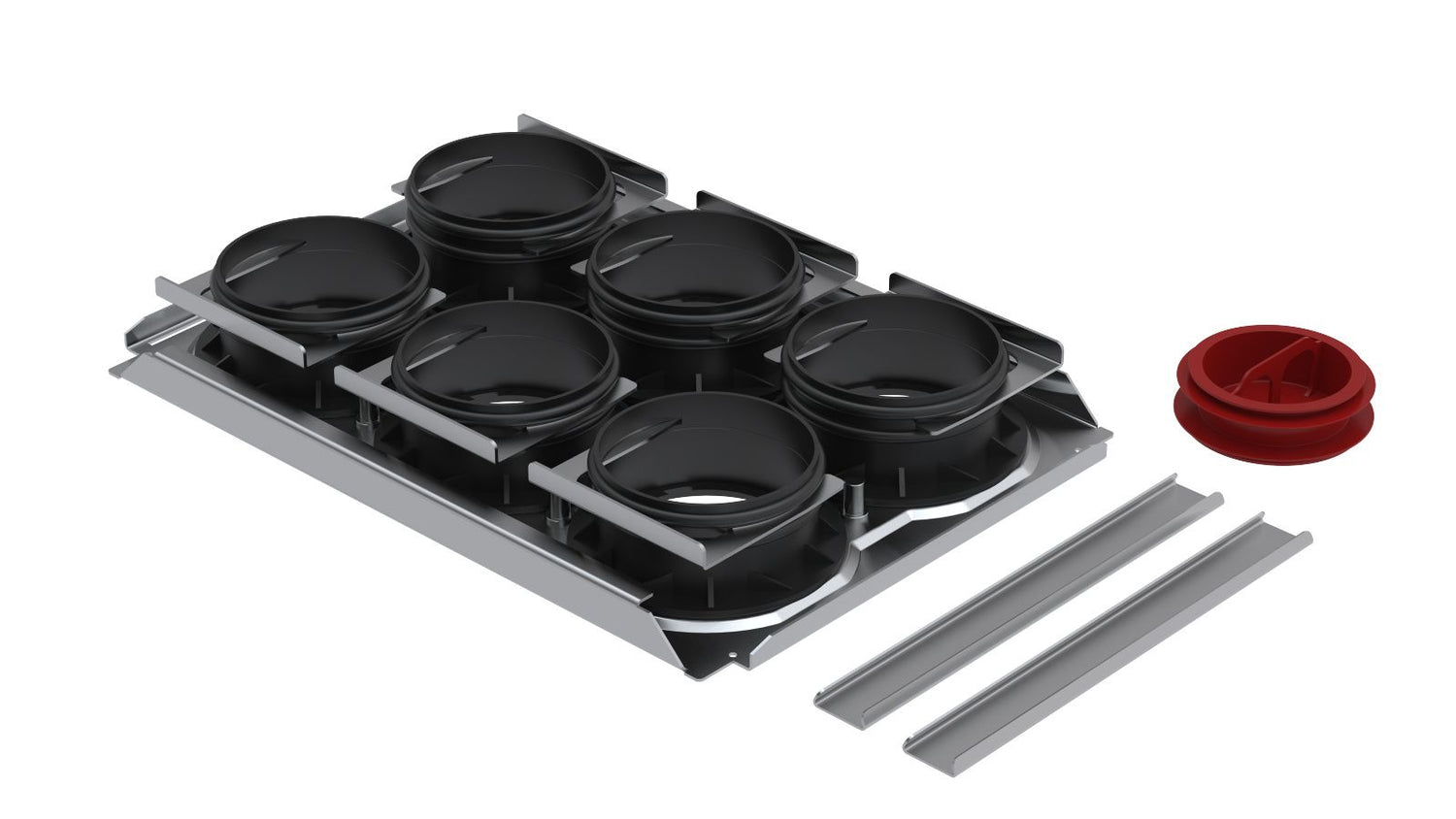

Plaque de raccordement en 6 x DN75 pour caisson silencieux de répartition Zehnder ComfoAir 200 & 350 (CW-S 320) ou caisson de distribution Zehnder ComfoAir 200 & 350 (CW-D 320). Fournie avec 2 éclisses de verrouillage sur caisson.

Descriptif de la plaque de raccordement en 6 x DN75 ZEHNDER

La plaque de raccordement en 6 x DN75 est une plaque de sortie pour 6 conduits Comfotube 75 ou équivalents. Elle permet de répartir la distribution d'air extrait ou insufflé, et de réduire le bruit grâce à une atténuation intérieure par baffle. Au cas où les gaines Comfotube devraient faire un angle de 90° par rapport à la gaine primaire, il est possible d'ajouter un adaptateur 90° directement sur le silencieux.

Avantages des caissons de répartition ComfoWell série 320

• Excellente atténuation acoustique
• Conception et dimensions compactes
• 6 piquages possibles pour gaines flexibles Comfotube (DN 75)
• Facile à installer : système de glissière pour lier les éléments
• Facile à nettoyer
• Pertes de charge réduites
• Possibilité d'installer plusieurs ComfoWell en série

Conditions et conseils d'utilisation de la plaque de raccordement 6 x DN75 pour COMFOWELL série 320

Les silencieux sont équipés de plaques amovibles d'inspection pour permettre une maintenance du réseau. De ce fait, il est obligatoire de laisser un accès à cette trappe de service.

Caractéristiques techniques de la plaque de raccordement 6 x DN75 pour COMFOWELL série 320

• Matériau : PEHD
• Nombre de piquages : 6
• Diamètre des piquages : DN 75
• Compatibilité : caissons ComfoWell série 320 (CW-S 320 / CW-D 320)
• Fournie avec 2 éclisses de verrouillage

FAQ - Plaque de raccordement 6 piquages DN75 ComfoWell série 320 Zehnder

À quoi sert une plaque de raccordement ComfoWell ?
C'est l'interface entre le caisson collecteur et les gaines de distribution. Elle reçoit les conduits qui partent vers les bouches de chaque pièce. Cette plaque-ci accueille 6 conduits Comfotube DN75 et permet de répartir l'air insufflé ou extrait tout en réduisant le bruit.

Comment choisir entre les différentes plaques ComfoWell ?
Trois critères : la série du caisson (320, 420 ou 520 selon le débit de la VMC), le nombre de piquages (6, 8, 10… selon le nombre de pièces à desservir) et le diamètre (DN75 ou DN90). Cette plaque est en série 320, 6 piquages DN75 — pour les ComfoAir 200 et 350.

Que signifie DN75 et combien de pièces puis-je raccorder ?
DN75 correspond au diamètre des gaines flexibles Comfotube 75. Avec 6 piquages, vous raccordez jusqu'à 6 départs vers des bouches. En général, on prévoit un ou deux conduits par pièce selon le débit nécessaire ; le dimensionnement est défini par l'installateur.

Comment la plaque réduit-elle le bruit ?
Le caisson ComfoWell intègre une atténuation acoustique par baffle : l'air ralentit et le bruit du groupe de ventilation est amorti avant d'atteindre les pièces. C'est essentiel pour le confort, notamment dans les chambres. On peut même monter plusieurs ComfoWell en série pour renforcer l'effet.

Comment se fait la maintenance ?
Les silencieux disposent de plaques d'inspection amovibles. Il est impératif de laisser un accès à cette trappe de service lors de l'installation, pour permettre le nettoyage périodique du réseau. La pose se fait par un système de glissière simple à assembler.

Cet accessoire est-il éligible MaPrimeRénov' et CEE ?
Les accessoires de réseau seuls n'ouvrent pas droit aux aides, mais ils font partie d'une installation de VMC double flux qui peut être éligible à MaPrimeRénov' et aux CEE lorsqu'elle est posée par un artisan certifié RGE. Femat accompagne ses clients dans le montage du dossier CEE.
