Plaque de raccordement DN160 Zehnder | Série 420

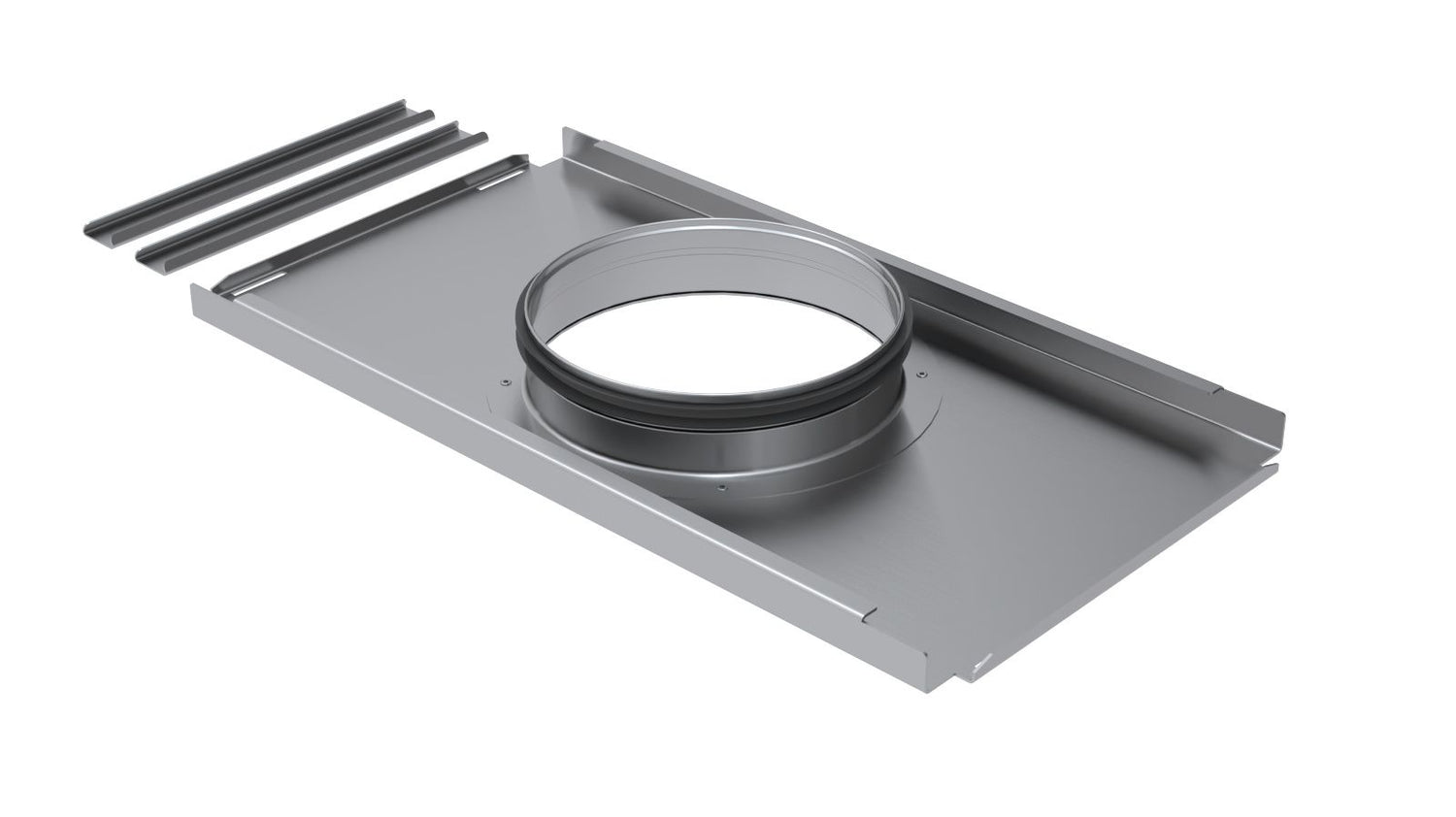

La plaque de raccordement 1 x Ø160 s'utilise pour les caissons de répartition ComfoWell 420.

Descriptif de l'accessoire de ventilation plaque de raccordement 1 x DN160

Les composants du système ComfoWell 420 sont assemblés grâce à un système de glissière facile à mettre en œuvre. L'intégration dans le réseau de ventilation se fait avec la plaque de raccordement pour Comfotube (DN160). Au cas où les gaines Comfotube devraient faire un angle de 90° par rapport à la gaine primaire, il est possible d'ajouter un adaptateur 90° directement sur le silencieux.

Avantages des caissons COMFOWELL 420

• Excellente atténuation acoustique
• Conception et dimensions compactes
• Facile à installer : système de glissière pour lier les éléments
• Facile à nettoyer
• Pertes de charge réduites
• Possibilité d'installer plusieurs ComfoWell 420 en série

Conditions et conseils d'utilisation de la plaque de raccordement 1 x DN160 pour COMFOWELL 420

Les silencieux sont équipés de plaques amovibles d'inspection pour permettre une maintenance du réseau. De ce fait, il est obligatoire de laisser un accès à cette trappe de service.

Caractéristiques techniques de la plaque de raccordement 1 x DN160 pour COMFOWELL 420

• Matériau : PEHD
• Nombre de piquages : 1
• Diamètre du piquage : DN 160
• Compatibilité : caissons ComfoWell série 420

FAQ - Plaque de raccordement DN160 ComfoWell série 420 Zehnder

À quoi sert cette plaque DN160 à un seul piquage ?
Contrairement aux plaques à 6, 8 ou 10 piquages (qui distribuent vers les pièces), cette plaque à un seul gros piquage DN160 raccorde le caisson ComfoWell à la gaine primaire — le conduit principal qui relie le collecteur au groupe de VMC. C'est l'entrée (ou la sortie) principale de l'air dans le caisson.

Pourquoi un diamètre DN160 aussi large ?
Parce qu'elle véhicule le débit total de la VMC, et non le débit réparti d'une seule pièce. Le grand diamètre DN160 limite les pertes de charge et le bruit sur le tronc principal, avant que l'air ne soit réparti vers les multiples départs DN75 ou DN90 des pièces.

Comment se combine-t-elle avec les autres plaques ComfoWell ?
Sur un caisson série 420, on associe généralement cette plaque DN160 (côté gaine primaire) à une plaque à piquages multiples (côté distribution vers les pièces). L'air arrive par le DN160, est atténué dans le caisson, puis reparti par les piquages DN75/DN90. Les deux plaques sont complémentaires.

Cette plaque convient-elle à mon installation ?
Elle est dédiée aux caissons ComfoWell série 420. Vérifiez la série de votre caisson : la 420 est la taille intermédiaire de la gamme. L'assemblage se fait par glissière, simple et rapide, et plusieurs ComfoWell peuvent être chaînés en série.

Comment se fait la maintenance ?
Le caisson dispose de plaques d'inspection amovibles. Il faut laisser un accès à cette trappe de service lors de la pose, pour le nettoyage périodique du réseau. C'est essentiel pour maintenir le débit et l'hygiène de l'installation dans le temps.

Cet accessoire est-il éligible MaPrimeRénov' et CEE ?
Les accessoires de réseau seuls n'ouvrent pas droit aux aides, mais ils font partie d'une installation de VMC double flux qui peut être éligible à MaPrimeRénov' et aux CEE lorsqu'elle est posée par un artisan certifié RGE. Femat accompagne ses clients dans le montage du dossier CEE.
