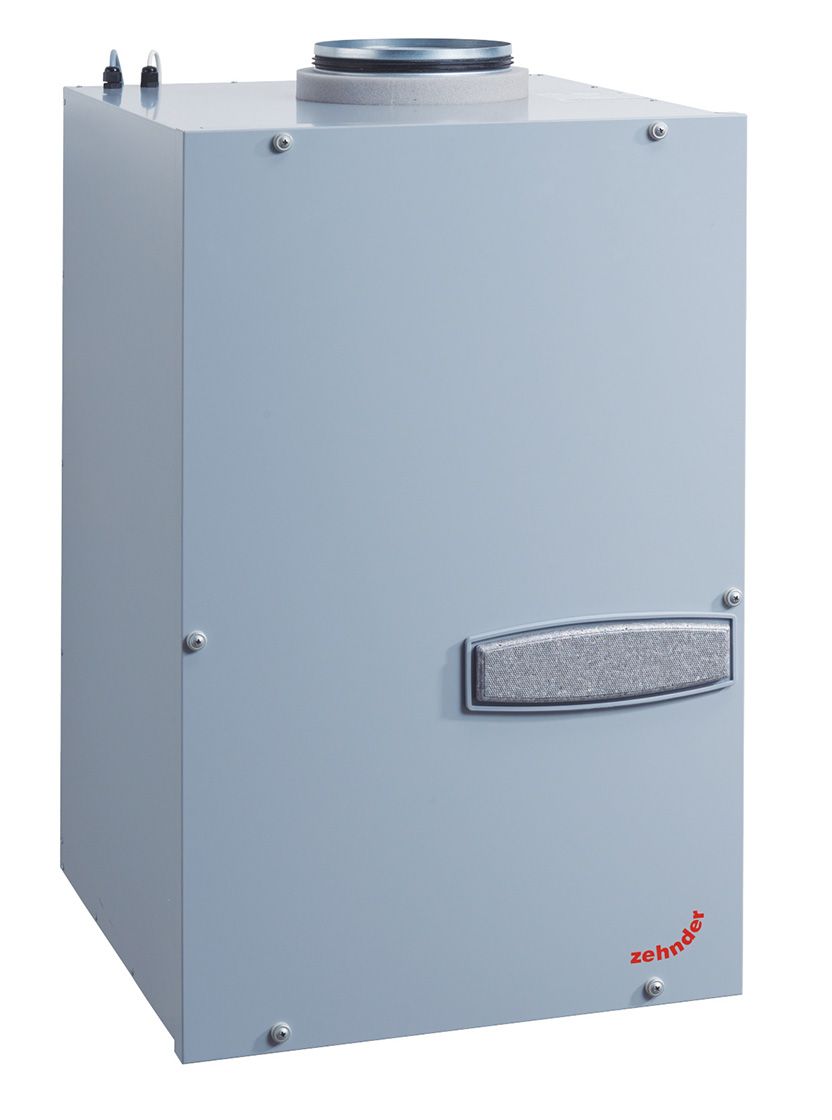

Échangeur géothermique COMFOFOND-L Q R ST Zehnder

COMFOFOND-L Q R ST de ZEHNDER est un échangeur géothermique pour puits canadien qui offre une fonction de préchauffage et de rafraîchissement, compatible avec les VMC double flux Zehnder ComfoAir Q. La version L Q R ST (version droite avec entrée d'air à gauche) est compatible avec toutes les Zehnder ComfoAir Q 350/450/600 R (version droite). Livré avec : coffret et ouverture de maintenance, pompe de circulation, vase d'expansion, raccords de remplissage et rinçage, manomètre, soupape de sécurité, et filtre G4 qui protège l'échangeur géothermique de la pollution extérieure. La sonde géothermique n'est pas incluse.

Descriptif de l'échangeur géothermique COMFOFOND-L Q R ST

L'échangeur géothermique eau/air Zehnder ComfoFond-L Q récupère les calories contenues dans le sol grâce au fluide caloporteur. En hiver, ces calories réchauffent l'air neuf entrant dans l'unité de ventilation et, en été, le Zehnder ComfoFond-L Q apporte de la fraîcheur à l'air entrant dans l'unité de ventilation. Il est équipé d'un filtre G4 garantissant :

• Une filtration optimale des polluants atmosphériques solides
• L'allongement de la durée de vie du filtre à pollen de la VMC

La version L Q R ST (version droite avec entrée d'air à gauche) est compatible avec toutes les Zehnder ComfoAir Q 350/450/600 R (version droite).

Avantages de ZEHNDER COMFOFOND-L Q R ST

• Fonction de préchauffage et de rafraîchissement
• Haute performance de la capacité de la batterie
• Système hygiénique
• Compatibilité avec toutes les ComfoAir Q 350/450/600
• Ventilation assurée même pendant les périodes de grand froid
• Nouvelle pompe classe A avec contrôleur EC
• Pompe Liquide Stratos Para

Le puits canadien ComfoFond-L Q présenté par Zehnder

Dans cette vidéo officielle, Zehnder illustre le principe de fonctionnement du puits canadien géothermique ComfoFond-L Q et son apport en confort thermique été comme hiver.

Consultez la vidéo officielle Zehnder sur le ComfoFond-L Q sur YouTube.

Conditions et conseils d'utilisation de l'échangeur géothermique eau/air COMFOFOND-L Q R ST

L'échangeur géothermique s'installe de préférence sur un support. Livré assemblé, les connexions au capteur géothermique se situent à l'extérieur du coffret, comme le manomètre de pression de liquide et le purgeur, les raccordements hydrauliques 3/4" conique et le raccordement aéraulique en DN180. Il est conseillé de mettre en œuvre une sonde PE avec une distance minimale entre aller et retour d'une boucle de 40 cm, et de l'enfouir à 1,5 m minimum.

Caractéristiques techniques du puits canadien géothermique à eau glycolée COMFOFOND-L Q R ST

• Source de courant : 220/230 V AC, 50/60 Hz, 1 phase
• Consommation maximale : 0,58 A
• Consommation nominale : 0,12 A (350 m³/h) / 0,19 A (450 m³/h) / 0,19 A (600 m³/h)
• Consommation d'énergie maximale : 70 W
• Consommation d'énergie nominale : 11 W (350) / 19 W (450) / 19 W (600)
• Pression maximale admissible : 1,5 bar
• Longueur maximale du conduit : 150 m
• Épaisseur d'isolation : 25 mm
• Tête de pompe : 7 m
• Classe de pompe : A
• Groupe de sécurité de la chaudière : livré séparément
• Connexion liquide : connexion droite standard 3/4"
• Filtre : même filtre G4 que pour les unités ComfoAir
• Couleur métal : RAL 7045
• Support de montage : les trous de montage des supports ComfoFond L et ComfoAir Q sont sur la même ligne horizontale
• Poids ComfoFond-L Q : 47 kg
• Raccordement aéraulique : DN180

FAQ - Échangeur géothermique ComfoFond-L Q R ST Zehnder

Qu'est-ce qu'un puits canadien (échangeur géothermique) ?
C'est un système qui récupère les calories du sol pour tempérer l'air neuf avant qu'il n'entre dans la VMC double flux. Le sol étant à température stable toute l'année, l'air est réchauffé en hiver et rafraîchi en été, ce qui améliore le confort et réduit les besoins énergétiques.

Dois-je choisir la version R ST (droite) ou L ST (gauche) ?
Cela dépend de l'orientation de votre VMC ComfoAir Q. La version R ST (droite, entrée d'air à gauche) est compatible avec les ComfoAir Q 350/450/600 version droite ; la version L ST est pour les unités version gauche. C'est le seul critère qui distingue les deux modèles ; en cas de doute, l'équipe Femat vous oriente.

Quelle différence entre un puits canadien à air et ce modèle eau/air ?
Le ComfoFond-L Q est un puits canadien « hydraulique » (eau glycolée) : un fluide caloporteur circule dans une sonde enterrée et transmet les calories à l'air via un échangeur. C'est plus hygiénique qu'un puits canadien à air direct (pas de condensation ni de risque microbien dans des conduits enterrés).

Que contient la livraison et que faut-il prévoir en plus ?
Le coffret (47 kg) est livré assemblé avec pompe classe A, vase d'expansion, raccords, manomètre, soupape de sécurité et filtre G4. La sonde géothermique n'est pas incluse : il faut prévoir l'enfouissement d'une sonde PE (boucles espacées d'au moins 40 cm, à 1,5 m de profondeur minimum).

L'installation est-elle compatible avec mon support ComfoAir Q ?
Oui, c'est pensé pour : les trous de montage des supports ComfoFond-L et ComfoAir Q sont alignés horizontalement, ce qui facilite une pose côte à côte cohérente. L'échangeur s'installe de préférence sur un support, avec raccordement aéraulique DN180.

Cet équipement est-il éligible MaPrimeRénov' et CEE ?
Intégré à une installation de VMC double flux performante, il peut s'inscrire dans un projet éligible à MaPrimeRénov' et aux CEE, sous réserve d'une pose par un artisan certifié RGE et du respect des conditions d'éligibilité. Femat accompagne ses clients dans la vérification de l'éligibilité et le montage du dossier CEE.
