Arrêt de volet ISO ING Fixations | Pour ITE 130-180 mm — Boîte de 12

Description détaillée

L'arrêt de volet ISO de ING Fixations est un accessoire de quincaillerie de façade spécifiquement conçu pour les chantiers d'isolation thermique par l'extérieur (ITE). Sa grande longueur permet de déporter le point de butée du volet au-delà de la couche isolante, garantissant un arrêt correct du battant contre la façade finie. Ce modèle est dimensionné pour des épaisseurs d'isolant de 130 à 180 mm en matériau plein (béton, parpaing plein, brique pleine, pierre).

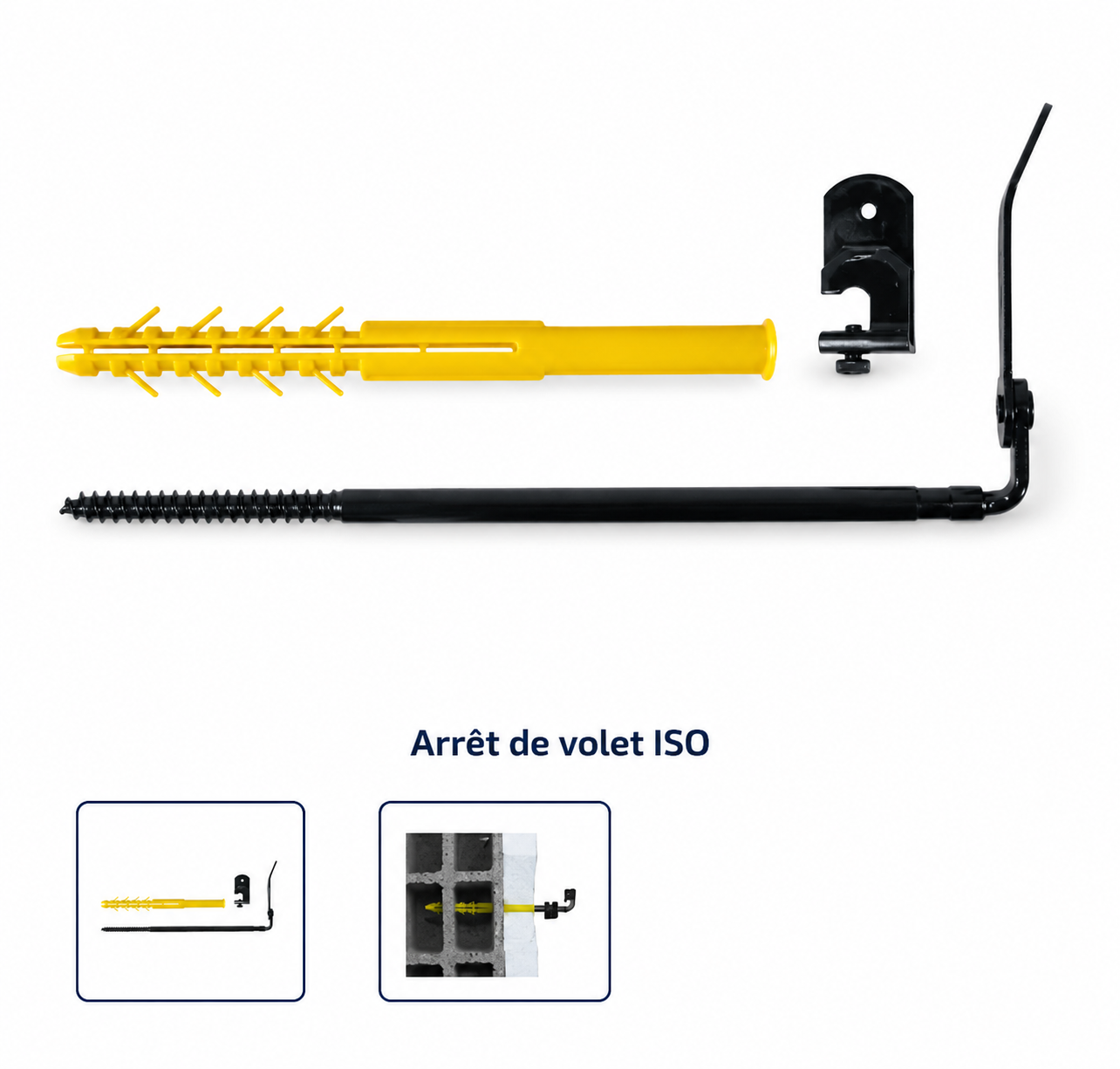

Chaque arrêt est livré complet avec sa cheville d'ancrage et sa butée universelle réglable, permettant un ajustement précis sur chantier sans devoir commander d'éléments séparés. Le corps en acier traité noir assure une bonne tenue dans le temps face aux agressions extérieures et s'intègre discrètement aux teintes d'enduit foncées.

Conditionnement : boîte de 12 unités — adaptée aux chantiers de pose multi-volets en façade ITE.

Applications

• Rénovation énergétique de façade avec ITE en polystyrène expansé (PSE), laine de roche ou laine minérale
• Pose ou repose de volets battants après isolation thermique extérieure
• Maisons individuelles, bâtiments collectifs, ERP en rénovation thermique
• Façades en béton, parpaing plein, brique pleine ou pierre, avec couche d'isolant 130-180 mm

Avantages clés

• Fabrication française par ING Fixations, inventeur et fabricant de fixations depuis 1985
• Tige grande longueur spécifiquement étudiée pour les épaisseurs d'isolant courantes en ITE
• Méplat de vissage (clé plate de 8) pour une mise en place rapide à la main ou à la visseuse
• Très bonne tenue d'ancrage : la cheville s'ancre profondément dans le support porteur
• Butée réglable : positionnement avant ou après pose de l'arrêt, ajustement fin de la course du volet
• Certification CSTB — PV coefficient de transmission thermique (limitation des ponts thermiques au droit de la fixation)
• Coloris noir discret, compatible avec la majorité des enduits et finitions de façade

Conseils de mise en œuvre

1. Repérer l'implantation de l'arrêt à l'aplomb du battant ouvert à 180°, en évitant les zones de joint maçonnerie / isolant.
2. Percer la maçonnerie au diamètre requis (Ø 17 mm pour matériaux pleins) à travers la couche d'isolant, en restant perpendiculaire au support.
3. Insérer la cheville grande longueur jusqu'à ce qu'elle prenne appui dans le matériau porteur.
4. Visser l'arrêt dans la cheville à l'aide d'une clé plate de 8 sur le méplat de vissage.
5. Régler et fixer la butée universelle en bout de tige pour ajuster la position de fin de course du volet.
6. Vérifier le fonctionnement du volet en ouverture / fermeture avant de passer au suivant.

Bonne pratique chantier : prévoir 2 arrêts par vantail de volet battant pour une stabilité optimale par grand vent.

Caractéristiques techniques

• Marque : ING Fixations
• Modèle : Arrêt de volet ISO
• Plage d'isolation supportée : 130 à 180 mm en matériau plein
• Type de support : béton, parpaing plein, brique pleine, pierre
• Cheville fournie : oui, dimensionnée pour le modèle
• Butée universelle réglable : incluse
• Diamètre de perçage : 17 mm (matériaux pleins)
• Vissage : méplat clé plate de 8
• Coloris : noir
• Conditionnement : boîte de 12 unités
• Certification : CSTB (PV coefficient de transmission thermique)
• Fabrication : France

Produits complémentaires

• Battement haut ISO 130-180 mm ING — déport haut indispensable pour les volets sur façade ITE, à associer systématiquement à l'arrêt de volet
• Bloc ISO ITE + fixations ING — bloc de renfort prêt à poser pour fixer charges lourdes et menuiseries en façade isolée
• Plaque de montage UMP-ALU-TR Fassa Bortolo — plaque universelle pour fixation d'équipements en façade ITE
• Clou ISO monobloc Ø90 ING — fixation mécanique des panneaux isolants en façade ITE
• Rondelle plate isolation avec cache 10/60 ING — finition discrète des points de fixation en façade

FAQ

Pour quelle épaisseur d'isolation cet arrêt de volet est-il prévu ?
Ce modèle est dimensionné pour des épaisseurs d'isolant comprises entre 130 et 180 mm, posées sur un support en matériau plein (béton, parpaing plein, brique pleine, pierre). Pour des épaisseurs inférieures ou supérieures, ING Fixations propose d'autres modèles dans sa gamme arrêt de volet ISO (0/5, 0/8, 0/10, 0/15).

La cheville et la butée sont-elles fournies ?
Oui. Chaque arrêt de volet ISO est livré complet avec la cheville d'ancrage adaptée et la butée universelle réglable. Aucun élément séparé n'est à commander pour la pose.

Peut-on l'utiliser dans des matériaux creux (parpaing creux, brique creuse) ?
Le modèle décrit dans cette fiche est destiné aux matériaux pleins. Pour les supports creux, la gamme ING Fixations propose des modèles spécifiques avec chevilles à expansion adaptées aux alvéoles. Consultez la fiche correspondant à votre support avant achat.

Quel diamètre de perçage faut-il prévoir ?
Le perçage se fait au Ø 17 mm dans le matériau plein, à travers la couche d'isolant. Utiliser un foret béton de longueur suffisante pour traverser intégralement l'isolant et ancrer la cheville dans le porteur.

Combien d'arrêts de volet faut-il par fenêtre ?
La pratique chantier courante est de poser 2 arrêts par vantail (soit 4 par baie pour un volet à 2 vantaux) afin d'assurer une bonne stabilité en position ouverte et limiter les claquements par vent fort.

L'arrêt de volet ISO est-il certifié pour limiter les ponts thermiques ?
Oui, ING Fixations dispose d'un PV CSTB sur le coefficient de transmission thermique de l'arrêt de volet ISO, garantissant un impact minimisé sur la performance thermique globale de la façade isolée.

La pose de cet arrêt est-elle compatible avec un chantier éligible CEE ou MaPrimeRénov' ?
La quincaillerie de façade est un accessoire indispensable à la bonne réalisation d'une ITE. Les aides CEE et MaPrimeRénov' financent le poste isolation thermique par l'extérieur dans son ensemble (matériaux, fixations, finitions, main d'œuvre) sous réserve que les travaux soient réalisés par un professionnel RGE selon la fiche d'opération BAR-EN-102. Femat accompagne ses clients dans le montage du dossier CEE.
