Plaque de raccordement 6 piquages DN90 Zehnder | Série 320

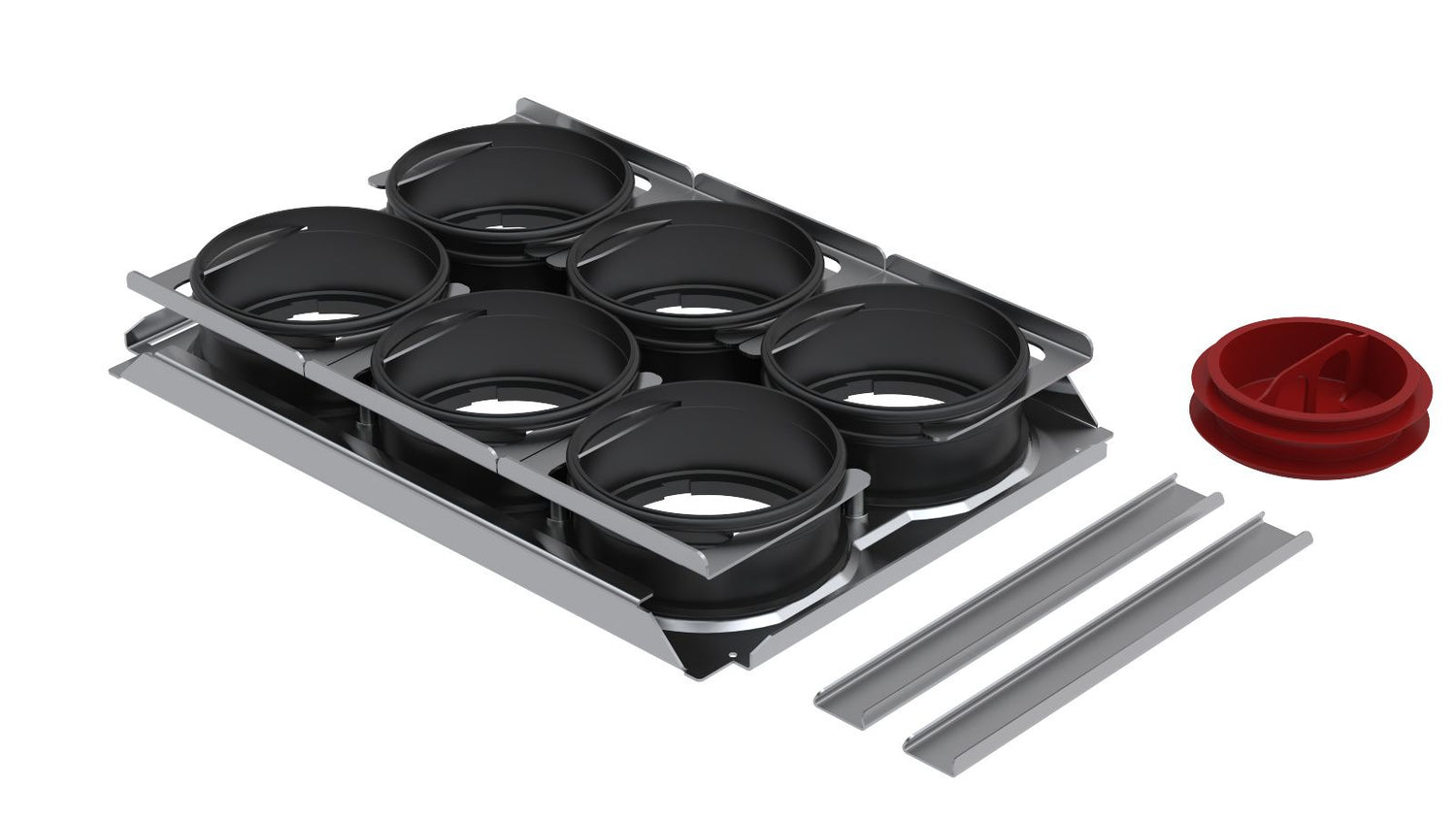

Plaque de raccordement en 6 x DN90 pour caisson silencieux de répartition Zehnder ComfoAir 200 & 350 (CW-S 320) ou caisson de distribution Zehnder ComfoAir 200 & 350 (CW-D 320). Fournie avec 2 éclisses de verrouillage sur caisson.

Descriptif de la plaque de raccordement en 6 x DN90 ZEHNDER

La plaque de raccordement en 6 x DN90 est une plaque de sortie pour 6 conduits Comfotube 90 ou équivalents. Elle permet de répartir la distribution d'air extrait ou insufflé, et de réduire le bruit grâce à une atténuation intérieure par baffle. Au cas où les gaines Comfotube devraient faire un angle de 90° par rapport à la gaine primaire, il est possible d'ajouter un adaptateur 90° directement sur le silencieux.

Avantages des caissons de répartition ComfoWell série 320

• Excellente atténuation acoustique
• Conception et dimensions compactes
• 6 piquages possibles pour gaines flexibles Comfotube (DN 90)
• Facile à installer : système de glissière pour lier les éléments
• Facile à nettoyer
• Pertes de charge réduites
• Possibilité d'installer plusieurs ComfoWell en série

Conditions et conseils d'utilisation de la plaque de raccordement 6 x DN90 pour COMFOWELL série 320

Les silencieux sont équipés de plaques amovibles d'inspection pour permettre une maintenance du réseau. De ce fait, il est obligatoire de laisser un accès à cette trappe de service.

Caractéristiques techniques de la plaque de raccordement 6 x DN90 pour COMFOWELL série 320

• Matériau : PEHD
• Nombre de piquages : 6
• Diamètre des piquages : DN 90
• Compatibilité : caissons ComfoWell série 320 (CW-S 320 / CW-D 320)
• Fournie avec 2 éclisses de verrouillage

FAQ - Plaque de raccordement 6 piquages DN90 ComfoWell série 320 Zehnder

À quoi sert cette plaque de raccordement ComfoWell ?
C'est l'interface entre le caisson collecteur série 320 et les gaines de distribution. Elle reçoit 6 conduits Comfotube DN90 qui partent vers les bouches, répartit l'air insufflé ou extrait et atténue le bruit du groupe avant qu'il n'atteigne les pièces.

Quelle différence avec la plaque 6 piquages DN75 de la même série 320 ?
Le diamètre des piquages : cette plaque est en DN90 (gaines Comfotube 90), l'autre en DN75. Le DN90 offre un débit unitaire supérieur par conduit. À nombre de piquages égal (6), on choisit le DN90 pour des débits plus élevés par pièce. Toutes deux s'adaptent aux ComfoAir 200/350.

Quelle différence entre la série 320 et la série 520 ?
La série 320 est compacte (6 piquages), pour les ComfoAir 200/350 et logements de taille courante. La série 520 est plus grande (jusqu'à 10 piquages), pour les VMC à fort débit et grands logements. Le choix dépend du débit de l'unité et du nombre de pièces à desservir.

Combien de pièces puis-je raccorder avec 6 piquages DN90 ?
Jusqu'à 6 départs DN90 vers des bouches. En prévoyant un à deux conduits par pièce selon le débit, cette plaque couvre un logement de taille standard. Le dimensionnement précis est défini par l'installateur selon le projet.

Comment se fait la maintenance ?
Le caisson dispose de plaques d'inspection amovibles. Il faut laisser un accès à cette trappe de service lors de la pose, pour le nettoyage périodique du réseau. L'assemblage se fait par glissière ; plusieurs ComfoWell peuvent être chaînés en série pour renforcer l'atténuation acoustique.

Cet accessoire est-il éligible MaPrimeRénov' et CEE ?
Les accessoires de réseau seuls n'ouvrent pas droit aux aides, mais ils font partie d'une installation de VMC double flux qui peut être éligible à MaPrimeRénov' et aux CEE lorsqu'elle est posée par un artisan certifié RGE. Femat accompagne ses clients dans le montage du dossier CEE.
