Plaque de raccordement 8 piquages DN90 Zehnder | Série 420

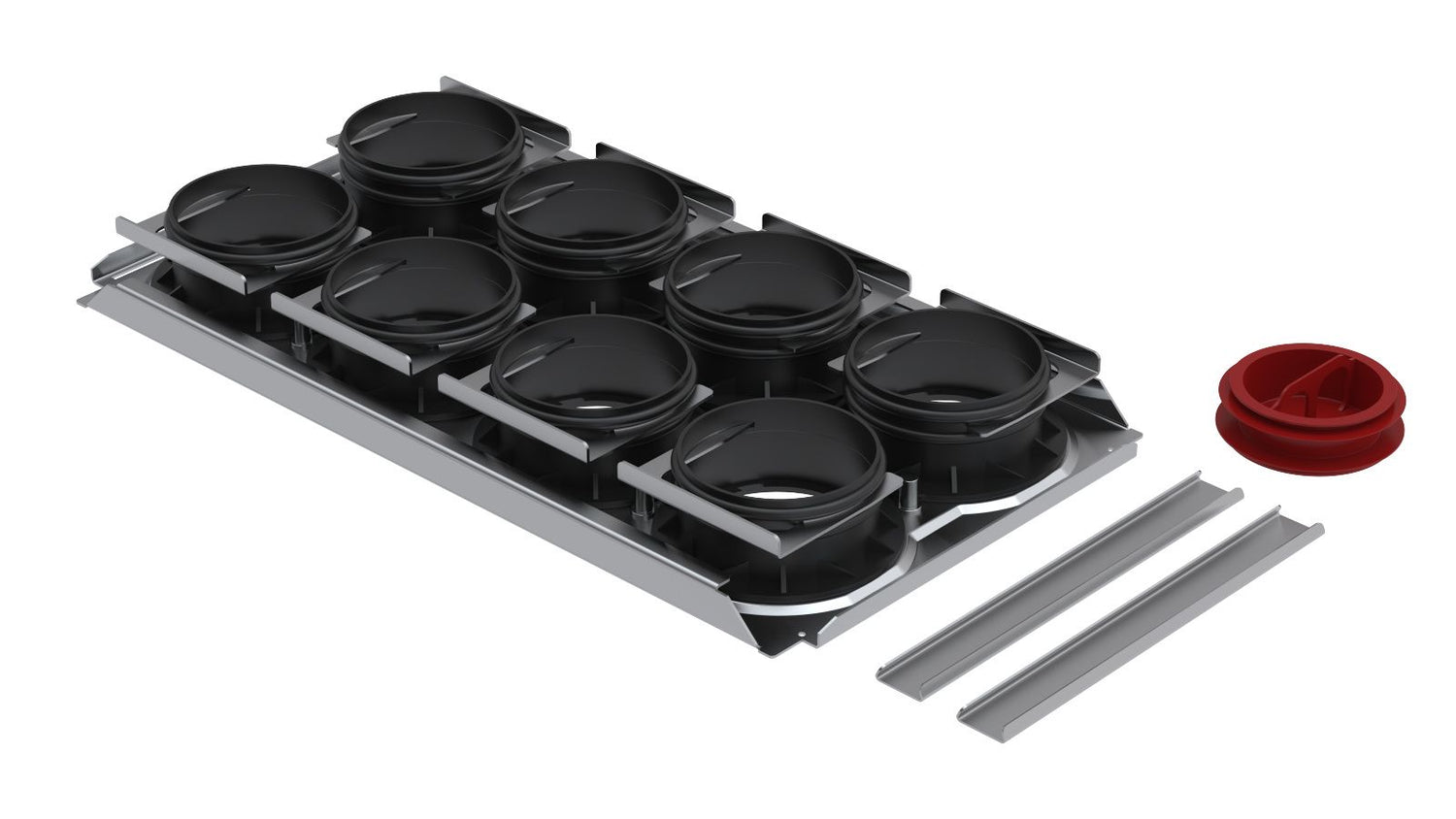

La plaque de raccordement 8 x Ø90 s'utilise pour les caissons de répartition ComfoWell 420.

Descriptif de l'accessoire de ventilation plaque de raccordement 8 piquages DN90 pour COMFOWELL 420

Les composants du système ComfoWell sont assemblés grâce à un système de glissière facile à mettre en œuvre. L'intégration dans le réseau de ventilation se fait avec la plaque comportant les 8 piquages pour Comfotube (DN90). Au cas où les gaines Comfotube devraient faire un angle de 90° par rapport à la gaine primaire, il est possible d'ajouter un adaptateur 90° directement sur le silencieux.

Avantages des caissons COMFOWELL 420

• Excellente atténuation acoustique
• Conception et dimensions compactes
• 8 piquages possibles pour gaines flexibles Comfotube (DN 75 ou 90)
• Facile à installer : système de glissière pour lier les éléments
• Facile à nettoyer
• Pertes de charge réduites
• Possibilité d'installer plusieurs ComfoWell en série

Conditions et conseils d'utilisation de la plaque de raccordement 8 x DN90 pour COMFOWELL 420

Les silencieux sont équipés de plaques amovibles d'inspection pour permettre une maintenance du réseau. De ce fait, il est obligatoire de laisser un accès à cette trappe de service.

Caractéristiques techniques de la plaque de raccordement 8 x DN90 pour COMFOWELL 420

• Matériau : PEHD
• Nombre de piquages : 8
• Diamètre des piquages : DN 90
• Compatibilité : caissons ComfoWell série 420

FAQ - Plaque de raccordement 8 piquages DN90 ComfoWell série 420 Zehnder

À quoi sert cette plaque de raccordement ComfoWell 420 ?
C'est l'interface entre le caisson collecteur série 420 et les gaines de distribution. Avec ses 8 piquages DN90, elle reçoit les conduits qui partent vers les bouches de chaque pièce, répartit l'air insufflé ou extrait et atténue le bruit du groupe de ventilation.

Comment se situe la série 420 par rapport aux séries 320 et 520 ?
C'est la taille intermédiaire de la gamme. La 320 (6 piquages) convient aux petits logements, la 420 (8 piquages) aux logements moyens à grands, et la 520 (10 piquages) aux grandes maisons et forts débits. Le choix dépend du nombre de pièces et du débit de la VMC.

Combien de pièces puis-je raccorder avec 8 piquages ?
Jusqu'à 8 départs DN90 vers des bouches. En prévoyant un à deux conduits par pièce selon le débit, cette plaque couvre un logement de bonne taille (maison familiale, grand appartement). Le dimensionnement précis est défini par l'installateur.

Quel diamètre de gaine et puis-je mélanger les diamètres ?
Cette plaque est en DN90 (gaines Comfotube 90), pour un débit unitaire confortable. La série 420 accepte des configurations DN75 ou DN90 selon les plaques ; ici, ce sont des piquages DN90. Le diamètre se choisit selon le débit visé par pièce.

Comment se fait la maintenance ?
Le caisson dispose de plaques d'inspection amovibles. Il faut laisser un accès à cette trappe de service lors de la pose, pour le nettoyage périodique du réseau. L'assemblage se fait par glissière, simple et rapide ; plusieurs ComfoWell peuvent être chaînés en série.

Cet accessoire est-il éligible MaPrimeRénov' et CEE ?
Les accessoires de réseau seuls n'ouvrent pas droit aux aides, mais ils font partie d'une installation de VMC double flux qui peut être éligible à MaPrimeRénov' et aux CEE lorsqu'elle est posée par un artisan certifié RGE. Femat accompagne ses clients dans le montage du dossier CEE.
