Plaque de montage UMP-ALU-TR | Façade ITE

Description détaillée

La plaque de montage universelle UMP-ALU-TR est un accessoire technique des systèmes d'isolation thermique par l'extérieur (ITE). Elle permet la fixation en façade isolée d'éléments de charge modérée — auvents, stores, escaliers d'accès, pensiles, garde-corps légers — sans rompre la continuité thermique de l'enveloppe isolante.

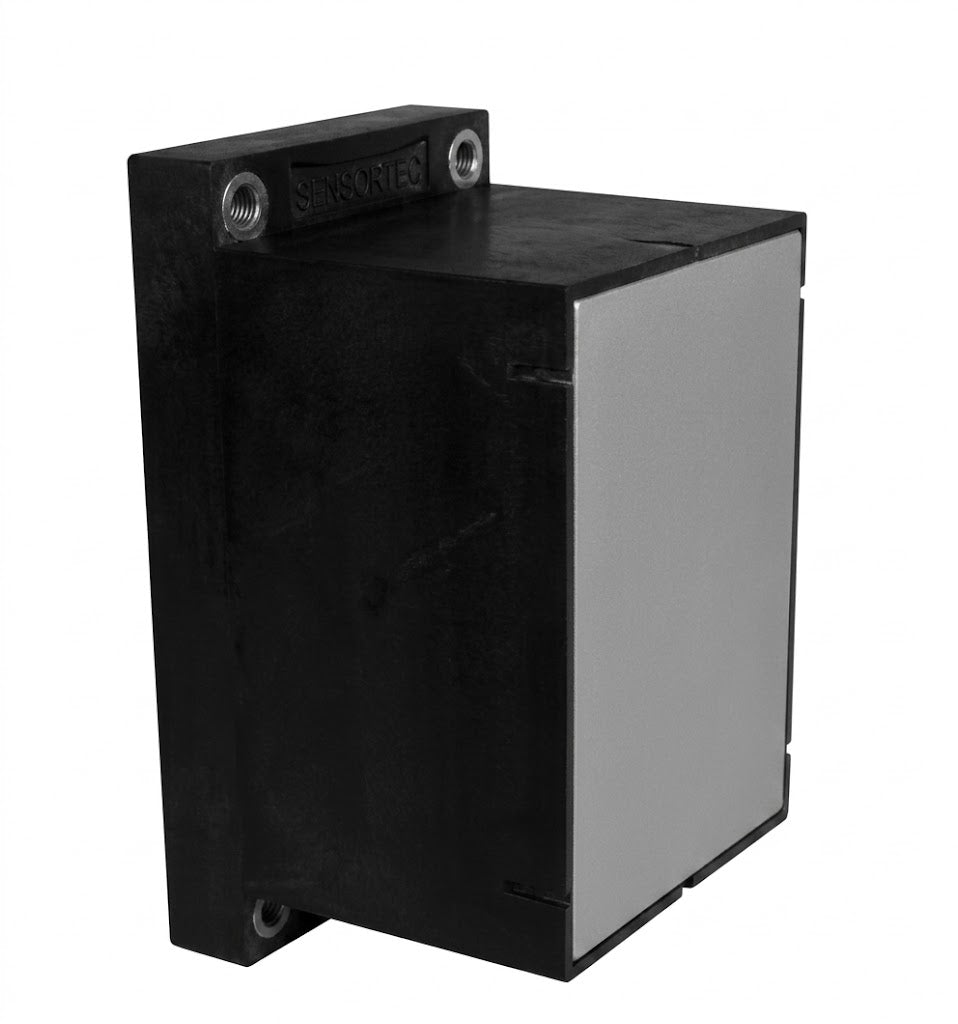

Sa conception multicouche combine un cœur en mousse polyuréthane haute densité imputrescible, teintée en noir et sans CFC, quatre consoles d'acier intégrées en face arrière pour l'adhésion au support maçonné, une plaque aluminium en face avant pour le vissage des éléments rapportés, un panneau compact HPL qui répartit uniformément les charges, et des renforts en polyamide qui absorbent les efforts mécaniques.

Disponible en épaisseurs de 120 à 200 mm, l'UMP-ALU-TR s'adapte directement à l'épaisseur des panneaux isolants ITE et se substitue ponctuellement à l'isolant tout en préservant la rupture de pont thermique grâce à la mousse PU noire haute densité.

Applications

• Fixation d'auvents et marquises sur façade ITE
• Support pour stores bannes et brise-soleil orientables
• Ancrage d'escaliers extérieurs et paliers d'accès
• Pose de pensiles, jardinières et accessoires de façade
• Fixation de garde-corps légers
• Construction neuve et rénovation énergétique de façade

Avantages clés

• Reprise de charges modérées grâce à la structure composite mousse PU / acier / HPL
• Rupture de pont thermique intégrée préservant la performance du complexe ITE
• Vissage facile sur la plaque aluminium, sans recherche du support maçonné
• Répartition uniforme des charges par le panneau compact HPL
• Adhésion renforcée au support par 4 consoles d'acier
• Imputrescible et stable dans le temps, sans CFC
• Disponible en 5 épaisseurs (120 à 200 mm)

Conseils de mise en œuvre

1. Repérage préalable des emplacements des futurs éléments avant collage des panneaux isolants.
2. Choix de l'épaisseur identique à celle des panneaux isolants posés (120 à 200 mm).
3. Encollage à la colle ITE à pleine surface sur la face arrière, au contact des 4 consoles d'acier.
4. Pose : presser la plaque contre la maçonnerie support, simultanément au collage des panneaux adjacents ; la face aluminium affleure le plan extérieur de l'isolant.
5. Recouvrement : maroufler le treillis fibre de verre dans le sous-enduit en assurant la continuité de l'armature au-dessus de la plaque.
6. Repérage post-enduit : conserver un plan d'implantation précis pour retrouver les plaques après finition.
7. Fixation finale : visser l'élément à monter dans la plaque aluminium en respectant les charges admissibles.

Caractéristiques techniques

Produits complémentaires

• Colle ITE – collage simultané des panneaux isolants et de la plaque
• Sous-enduit ITE armé – enduit de base sur l'ensemble du complexe
• Treillis fibre de verre – marouflage et armature du sous-enduit
• Chevilles ITE – fixation mécanique complémentaire des panneaux isolants
• Quadroline PU – bloc de montage en mousse PU pour pièces d'appui légères

Vidéo de mise en œuvre

Découvrez en vidéo la plaque de montage UMP-ALU-TR pour mieux comprendre sa mise en œuvre et son utilisation sur chantier.

FAQ

À quoi sert la plaque UMP-ALU-TR sur un chantier ITE ?
Elle permet de fixer en façade isolée des éléments comme des stores, auvents, escaliers ou pensiles sans interrompre la continuité thermique du complexe ITE. Le vissage se fait directement dans la plaque aluminium intégrée, sans atteindre la maçonnerie support.

Quelle épaisseur choisir ?
L'épaisseur de la plaque doit correspondre exactement à celle des panneaux isolants ITE posés (120 / 140 / 160 / 180 / 200 mm).

Quel type de charge la plaque supporte-t-elle ?
Des charges modérées : stores bannes, auvents, escaliers extérieurs, pensiles, garde-corps légers. Pour des charges plus lourdes, se reporter aux systèmes de fixation traversante à rupture de pont thermique dédiés.

Quand poser la plaque ?
En même temps que le collage des panneaux isolants, jamais après : la face arrière (consoles acier) est plaquée contre la maçonnerie pendant que la colle ITE est encore fraîche.

Quelle différence avec un bloc Quadroline PU ?
Le Quadroline PU est un bloc en mousse PU servant de pièce d'appui : la fixation traverse le bloc pour ancrer dans la maçonnerie. L'UMP-ALU-TR est une plaque composite à renforts métalliques : le vissage se fait directement dans la plaque, ce qui autorise des charges plus importantes.
